Apple M4 die shot と M3 die shot を比べてみた！

はじめに

Xの投稿に、Apple M4 の Die shot が流れてきました。

Apple M4 die shot and layout.

Die shot by TechInsights, Layout done by Piglin.

Size : 165.9 mm^2

SOURCE : Baidu Tieba (https://t.co/mKDBdQvfN7) pic.twitter.com/i9FzCqSMVG

— Quadrans Muralis (@QaM_Section31) 2024年10月1日

Apple M3 Die shot

Apple M3との比較がしたかったので、M3 と M4 が同じ感じような画像をGoogle君に聞いたら、下記のXの投稿を見つけました。

3 slides about Apple M3 serie chips with some details never said by Apple. thx for comments & likes folks. @highyieldYT @LeaksApplePro @VadimYuryev @BasicAppleGuy @LukeMiani @mellisreviews @iCave_Dave @Mac4ever @MKBHD @SnazzyLabs @ZONEofTECH @iweeknews @onrefaitlemac #apple pic.twitter.com/btA8SPNO3C

— Fred the Frenchy (@Frederic_Orange) 2023年11月1日

Apple M4 の Die shot は下記のXの投稿にありました。

Thanks to @Frederic_Orange for this breakdown of M4.

From M1 to M4 here is a specific analysis of how AMX (Apple Matrix co-processors) have evolved.

AMX Evolution:
M1: One AMX block visible, occupying about 2-3% of the die area.
M2: One AMX block, similar in size to M1, about… pic.twitter.com/7oKJIxRYV5

— Ben Bajarin (@BenBajarin) 2024年6月21日

M3 と M4 の比較

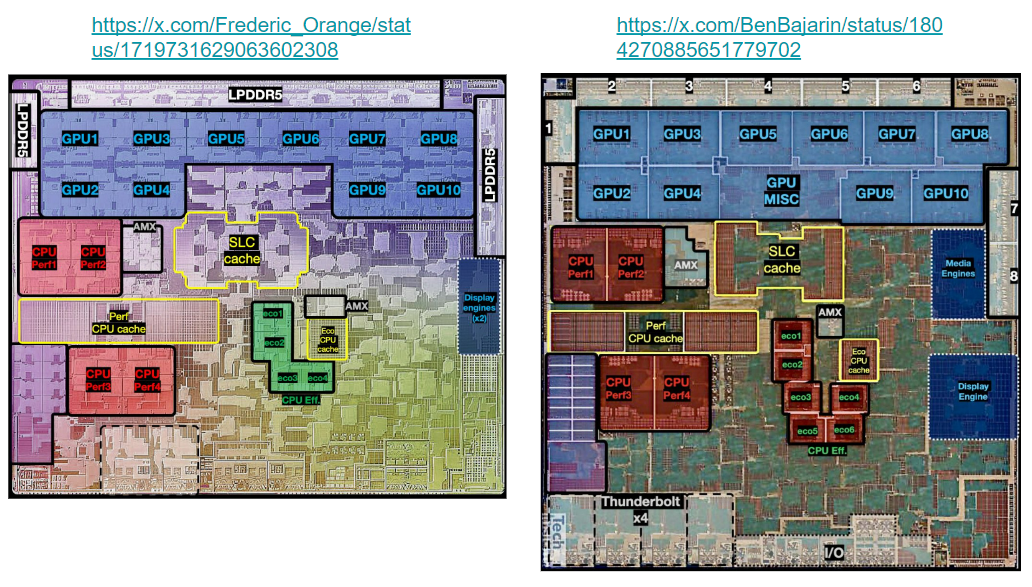

上記の3つの図から M3 die shot と M4 die shot を抜き出して、並べてみました。

左が M3、右が M4 です。ぱっと見、同じ感じですが、M4では下辺のI/O、特に Thunderbolt が 2から4に増えています。M4 では、E-Core が 6コアになっていますね。

M4は、CPUとGPUは、M3 と同等ぐらいだけど、I/O は M3 Pro と同じ、って感じですかね。

おわりに

M4 Pro/M4 Max の Die shot が出てきたら、M3 Pro/M3 Max と比べてみたいと思います
