Apple Mac Studio から Max / Ultra に搭載されている PCIe/Thunderbolt 関連について

はじめに

Apple Studio には、Max/Ultra が搭載されています。

例えば、M4 Max 搭載では、下記の PCIe関連 / Thunderbolt があります。

久しぶりに、
Apple Siliconを調べた
M4 Max搭載のMac Studioから
PCieは、4 port (Gen3でOK)
10GbE
SD Card Reader
Wifi/BLE
USB Type-A x 2
Thunderbolt 5 x 4

M1 Max, M2 Max, M3 Ultra, M4 Max
のMac Studioの構成は同じ

— Vengineerの妄想 (@Vengineer) 2026年4月11日

Mac Studio の詳細

下記のWikiをじっくりみると、PCIe関連 / Thunderbolt としては、

Max シリーズ搭載

• PCie 関連

  • 10Gb Ethernet
  • SDXCメモリーカードスロット (UHS-II)[19]
  • Wifi 6 / BLE 5.X
  • USB-C 10Gbp x 2
  • USB Type-A x 2

• Thunderbolt 4/5 x 4

Ultra シリーズ搭載

• PCie 関連

  • 10Gb Ethernet
  • SDXCメモリーカードスロット (UHS-II)[19]
  • Wifi 6 / BLE 5.X
  • USB Type-A x 2

• Thunderbolt 4/5 x 6

  • M2 Ultra は、Thunderbolt 4 x 4

M3 Max の Die shot

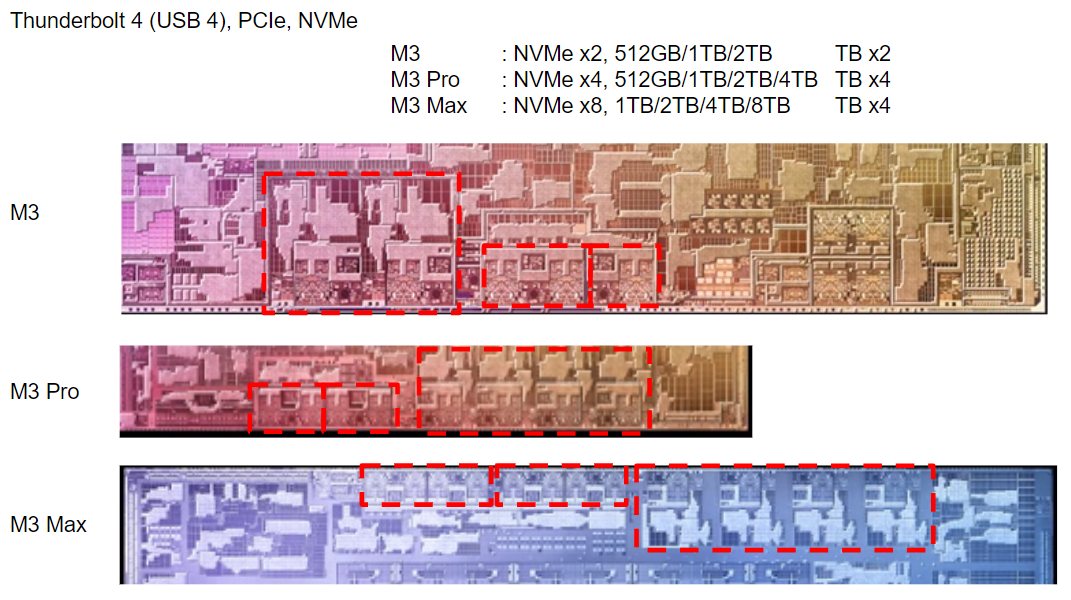

下記のブログにて、M3 Max の Die shot を掲載しています。

vengineer.hatenablog.com

下記に画像を説明のために引用します。

M3 Max では、

• PCIe Gen4 x 4 が 4つ
• Thunderbolt 5 が 4つ

あります。

上記の Mac Studion から、

• PCIe Gen4 x 4 : これで上記の4つのPCIe 関連をサポート
• Thunderbolt 5 x 4 : これも上記の4つの Thunderbolt 5 x 4

です。

残りの PCIe Gen4 x 4 が3組が残っています。この PCIe Gen4 x 4 が 3組の内、2組は SSD (NVMe) に使われています。

Apple Silicon では、1つの SSD への接続は、PCIe Gen4 x 1 です。PCIe Gen4 x 4 が 2組で 8個まで接続できます。

残りの PCIe Gen4 x 4 が 1組は何に使われているかはわかりません。

M5 Max 搭載の Mac Studio は？

M5 Max 搭載の Mac Studio が今後出てくると思いますが、M5 Max では、

• PCIe Gen4 x 4 : 上記のPCIe関連
• PCIe Gen5 x 4 が2組 : SSD (PCIe Gen4 x1 => PCIe Gen5 x1 にアップグレード)
• Thunderbolt 5 x 4

の構成になるんではないのでは？と思ています。

おわりに

Apple Silicon、Max / Ultra に関しては

• PCIe Gen4 x 4 : PCIe関連
• PCIe Gen4/5 x 4 が 2組 : SSD
• Thunderbolt 4/5 x 4

をずーと、キープしています。ベースは変わらずだけど、アップグレードは継続しているって感じですかね。。

Apple Mac は、Windowsマシンと違った同じOSが載った競合が居ないのが、大きな強みだと思います。
