はじめに
昨日の SIPEARL について調べていた時に気が付きました。
Arm Neoverse-V1 Reference Design というものがあります。その中の図に
- SMP CCIX Chiplets and/or CXL ports
があり、その部分とCMN-700との接続に CXS があるということを
Neoverse V1 Reference Design とは
Neoverse V1 Reference Design については、下記のブログの最後の方に説明があります。
このブログの Neoverse V1 Reference Design の図は解像度がよくないです。
Arm Neoverse V1 Platform: A revolution in high performance computing にある図は解像度がいいので説明のために下記に引用します。
AMBA CXS とは？
Armのサイトにあります。
This specification describes the CXS streaming interface protocol. The protocol is designed for point-to-point packetized communication that can support sharing a common CXS link between different protocols.

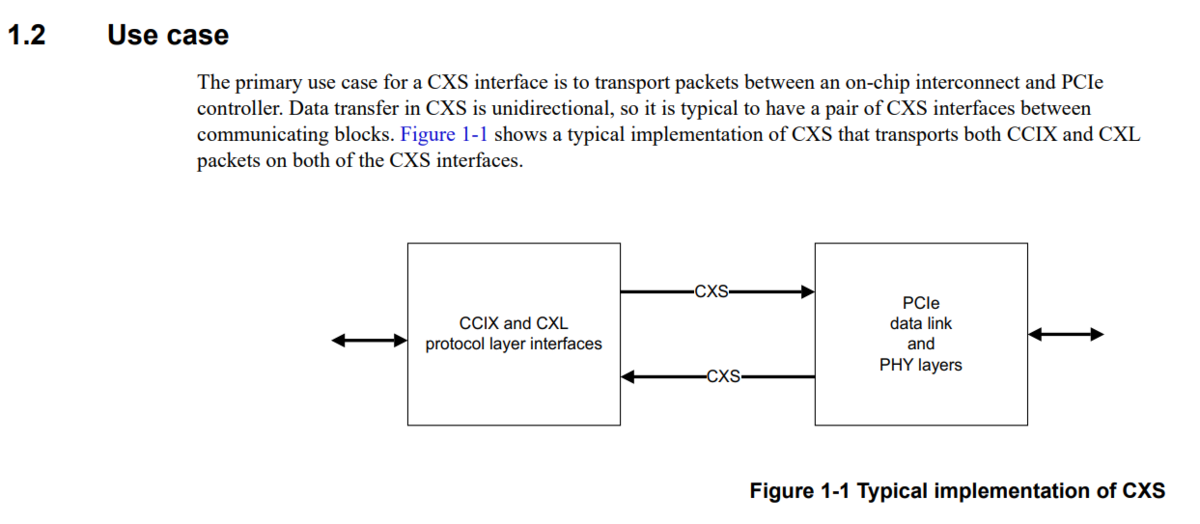

下図を説明のために引用します。
The primary use case for a CXS interface is to transport packets between an on-chip interconnect and PCIe controller. Data transfer in CXS is unidirectional, so it is typical to have a pair of CXS interfaces between communicating blocks. Figure 1-1 shows a typical implementation of CXS that transports both CCIX and CXL packets on both of the CXS interfaces.
Synopsys の Die to Die Controller IP
Synopsys の Die to Die Controller IP は、Arm AMBA CXS をサポートしているようです。
Synopsysのブログ : Industry’s First VIP for AMBA CXS Enables Early Adopter Success も参考になりそう。
Building CCIX products just got easier
下図は上記のCadenceのIPのものです。説明のために引用します。
PCIe と CCIX では、CMN-600からのパスが違うんですね。
Anandtechの Arm Announces Neoverse V1, N2 Platforms & CPUs, CMN-700 Mesh: More Performance, More Cores, More Flexibility の下図を説明のために引用します。
CCIX 2.0 <=> AMBA CXS <=> Die to Die PHY
オレンジが CCIX 2.0、黄緑が CXL
おわりに
と書いてみましたが、8月に取り上げていました*1。CXSについては、なかったですが。。。
追記)、2023.01.05 - Arm Neoverse v1 reference design Software Developer Guide (SDG)
下図は、上記の Arm Neoverse v1 reference design Software Developer Guide の Page.15 から説明のために引用します。
*1:笑
