はじめに
Intel Gen12 なるチップセットに関するツイートがTLに流れてきた。ダイ写真ということで内容を眺めてみた
Z690 PCHのダイ写真 https://t.co/qQjVV9lxEk
— 北森瓦版 (@kitamori_k) 2021年9月13日
ちなみに、Alder Lakeとは？
Intel Gen12 CPU Alder Lake
— Vengineer＠ (@Vengineer) 2021年9月26日
L2 : 14MB
1.25MB: P-Core:Golden Cove x8=10MB
2MB/4コア : E-Core:Gracemont x8=4MB
LLC 30MB
Apple M1
L2 : 16MB
3MB : P-Core x4=12MB
1MB : E-Core x4=4MB
System Cache ??MB
Apple A15
L2 : 16MB
6MB : P-Core x2=12MB
1MB : E-Core x4=4MB
System Cache 32MB
Intel 第12世代Core CPU『Alder Lake-S』最新情報まとめ
Z690 PCH
北森瓦版の記事 : Z690 PCHのダイ写真
この記事の中の www.techpowerup.com

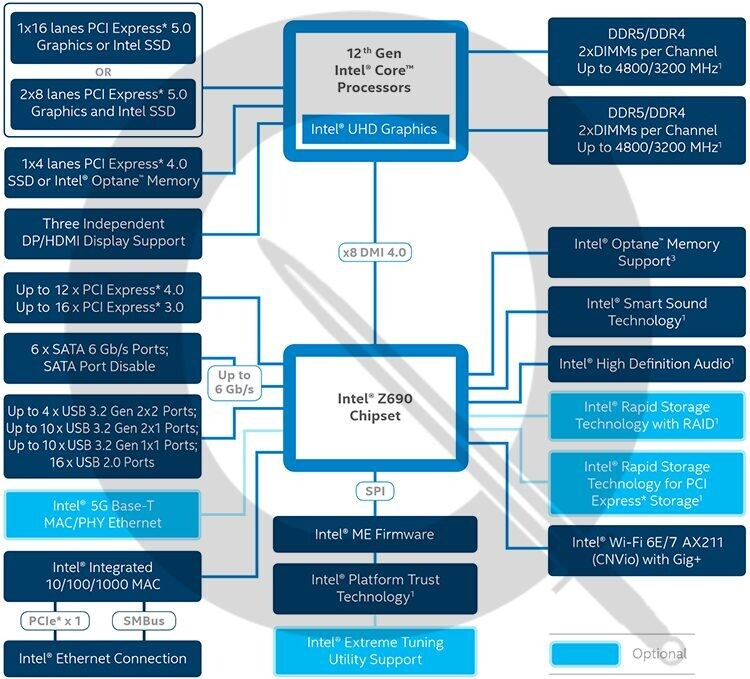

にダイ写真とチップセットのブロック図が載っていた。ダイ写真といってもパッケージ写真だった。 説明のために、Z690 PCHのブロック図を引用します。
12 Gen Intel CPU側には、
- DDR4/DDR5 x 2 Channels
- 1 x 16 or 2 x 8 PCIe Gen 5.0
- 1 x 4 PCIe Gen4 (for SSD or Intel Optane Memory)
- 3 x DP/HDMI Display
PCIe Gen5 になっても、SSDは PCIe Gen4 なんだ。
Chipset(Z690 PCH)側には、
- 12 x PCIe Gen4 or 16 x PCIe Gen3
- 6 x SATA 6 Gb/s
- 4 x USB 3.2 Gen2 2x2 or 10 x USB 3.2 Gen 2x1 or 10 USB 3.2 Gen 1x1
- 12 x USB 2.0 って、めっちゃ多い。。。
2.5Gbps以上のSERDES = 16 + 6 + 10 = 32本
おわりに
PCIe と USB 3.x が多くなったので、SERDESいっぱいなのかな？
PCIe Gen5 は、Graphics 用だけなんですね。まーそうですよね。
参考：
- 第1世代 : 45nmプロセス:Nehalemマイクロアーキテクチャ、32nmプロセス:Westmere マイクロアーキテクチャ
- 第2世代 : 32nmプロセス:Sandy Bridgeマイクロアーキテクチャ
- 第3世代 : 22nmプロセス:Ivy Bridgeマイクロアーキテクチャ
- 第4世代 : 22nmプロセス:Haswellマイクロアーキテクチャ
- 第5世代 : 14nmプロセス:Broadwellマイクロアーキテクチャ
- 第6世代 : 14nmプロセス:Skylakeマイクロアーキテクチャ
- 第7世代 : 14nm+プロセス:Kaby Lakeマイクロアーキテクチャ
- 第8世代 : 14nm++プロセス:Coffee Lakeマイクロアーキテクチャ
- 第9世代 : 10nmプロセス：Cannonlakeマイクロアーキテクチャ(Mobile向け)、14nm++プロセス：Coffee Lake-Refreshマイクロアーキテクチャ
- 第10世代 : 10nmプロセス：Ice Lakeマイクロアーキテクチャ(Mobile向け)、14nm++プロセス：Comet Lakeマイクロプロセッサ
- 第11世代 : 10nm SuperFinプロセス：Tiger Lakeマイクロアーキテクチャ(Mobile向け)、14nm++プロセス：Rocket Lakeマイクロプロセッサ
- 第12世代 : Intel 7プロセス：Alder Lakeマイクロプロセッサ
Lakefield : SunnyCove×1+Tremont×4、48ないし64EUのXe GPU、チップセット(PCN)、それと4GBないし8GBのLPDDR4xをFoverosを利用して3次元実装することでワンチップ化した製品である。
